| 電話: | 181 1270 0016 |
| Q Q: | 451399389 |
| 地址: | 江蘇省昆山市花橋京東智能產(chǎn)業(yè)園25B |

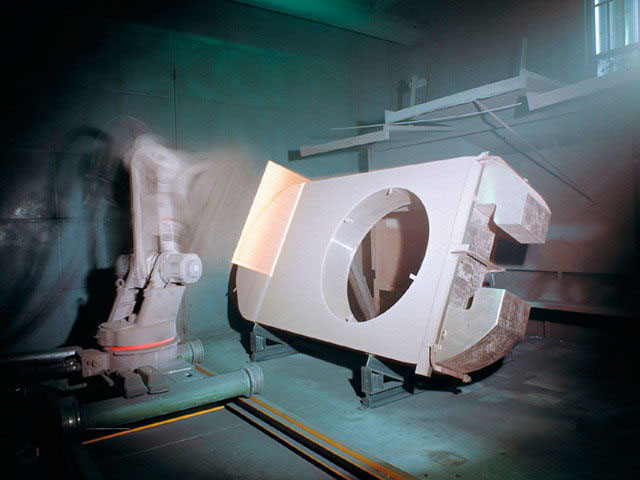

耐磨涂層應(yīng)用介紹
熱噴涂耐磨涂層是工業(yè)中應(yīng)用最廣泛的涂層類(lèi)型,其核心價(jià)值在于通過(guò)針對(duì)性的材料選擇,有效解決機(jī)械設(shè)備因不同機(jī)理導(dǎo)致的磨損問(wèn)題,從而大幅延長(zhǎng)關(guān)鍵部件的使用壽命。在實(shí)際應(yīng)用中,磨損很少單獨(dú)發(fā)生,常與腐蝕、高溫等工況交織,這使得系統(tǒng)性地分析磨損類(lèi)型、匹配涂層材料變得尤為關(guān)鍵。
磨損通常由以下一種或多種機(jī)理引發(fā),針對(duì)性地選擇涂層是成功的關(guān)鍵:
粘著磨損:當(dāng)兩個(gè)表面在壓力下接觸并相對(duì)滑動(dòng)時(shí),材料微粒因“冷焊”效應(yīng)從一表面轉(zhuǎn)移至另一表面所造成的磨損。對(duì)抗此類(lèi)磨損,通常選擇硬度高、摩擦系數(shù)低且與配對(duì)材料不易互溶的材料,如鉬基涂層、某些鎳基合金或銅基合金,它們能有效減少接觸面的粘著傾向。
磨料磨損:由硬質(zhì)顆?;蛲蛊鹞飫澾^(guò)表面并犁削出溝槽所造成的磨損,是最常見(jiàn)的磨損形式。對(duì)抗此類(lèi)磨損,涂層的硬度是關(guān)鍵,通常需要高于磨料顆粒的硬度。首選材料包括碳化鎢(WC)、碳化鉻(Cr?C?) 等金屬陶瓷材料(通常以鈷、鎳作為金屬粘結(jié)相),以及高硬度的氧化鋁(Al?O?)、氧化鉻(Cr?O?) 陶瓷涂層。其中,采用超音速火焰噴涂(HVOF) 制備的碳化鎢涂層,因其致密度和硬度極高,是應(yīng)對(duì)嚴(yán)重磨料磨損的黃金標(biāo)準(zhǔn)。
表面疲勞磨損:在循環(huán)交變應(yīng)力作用下,材料表層因疲勞而產(chǎn)生微裂紋,最終導(dǎo)致材料剝落(如點(diǎn)蝕、剝落)。對(duì)抗此類(lèi)磨損,要求涂層不僅具備足夠硬度,還需有良好的韌性、致密性和與基體的高結(jié)合強(qiáng)度,以抵抗裂紋萌生與擴(kuò)展。致密的鎳基或鈷基合金涂層、以及韌性較好的某些鐵基涂層是常見(jiàn)選擇。
沖蝕磨損:由細(xì)小顆粒以一定角度和速度沖擊材料表面所造成的磨損。其對(duì)抗策略取決于沖擊角度:對(duì)于大角度沖擊,高硬度材料(如碳化鎢、氧化鋁)表現(xiàn)更佳;對(duì)于小角度沖擊,則更需要涂層具有高韌性(如某些不銹鋼涂層、鎳鉻合金)以吸收顆粒動(dòng)能。
現(xiàn)實(shí)中,磨損常與以下工況復(fù)合出現(xiàn),需統(tǒng)籌考慮:
磨損 + 腐蝕:在腐蝕介質(zhì)(如酸堿、鹽水)中的磨損。應(yīng)優(yōu)先選擇自身耐蝕且硬的材料,如鈷基合金(如司太立合金)、鎳基合金(如因科鎳625),或氧化鉻(Cr?O?)陶瓷。單純的碳化鎢涂層在酸性環(huán)境中可能因粘結(jié)相腐蝕而失效。
磨損 + 高溫:在高溫下(如超過(guò)500℃),材料可能軟化或氧化。此時(shí),碳化鉻(Cr?C?-NiCr)涂層因其優(yōu)異的高溫抗氧化性和硬度保留率,是比碳化鎢更好的選擇。某些氧化物陶瓷或鎳鈷基高溫合金也適用于特定溫度范圍。
磨損 + 沖擊:在承受沖擊載荷時(shí),涂層韌性至關(guān)重要。可選擇韌性較好的鎳基或鈷基合金,或采用多層涂層設(shè)計(jì)(如先噴涂一層韌性好的打底層)。
總結(jié)而言,成功選擇一款耐磨涂層,是一個(gè)系統(tǒng)性的決策過(guò)程:它始于對(duì)磨損機(jī)理和服役環(huán)境(溫度、腐蝕介質(zhì)、應(yīng)力等)的精確診斷,進(jìn)而基于機(jī)理篩選出具有相應(yīng)關(guān)鍵性能(硬度、韌性、耐蝕性、高溫穩(wěn)定性)的候選材料,最后根據(jù)性能要求、預(yù)算和部件幾何形狀選擇最優(yōu)的噴涂工藝(如HVOF用于高性能碳化物,等離子噴涂用于陶瓷,電弧噴涂用于經(jīng)濟(jì)型修復(fù))。
如果您想了解更多技術(shù)信息,或需要更多的技術(shù)咨詢(xún)!
歡迎您致電公司熱線:18112700016 陳經(jīng)理 或來(lái)公司見(jiàn)面洽談!
